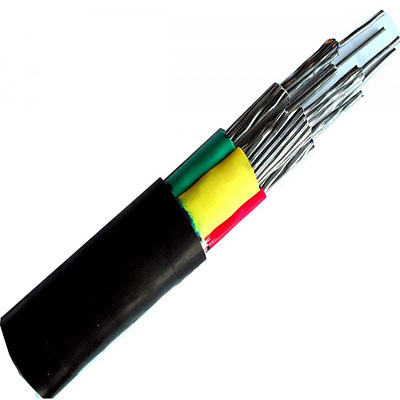

額定電壓0.6/1kV聚氯乙烯絕緣聚氯乙烯護套電力電纜
一、本產品適用于交流額定電壓0.6/1kV，工作頻率50Hz線路中，供輸配電能用。?
二、生產標準：GB/T12706.1-2008
三、型號名稱、規格
型號
名稱
芯數
標稱截面（mm2）
銅芯
鋁芯
VV
VLV
聚氯乙烯絕緣，聚氯乙烯護套電力電纜
1～5芯
1.5-630(1芯）
VY
VLY
聚氯乙烯絕緣，聚乙烯護套電力電纜
VV-22
VLV-22
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯外護套電力電纜
VV-23
VLV-23
聚氯乙烯絕緣鋼帶鎧裝聚乙烯外護套電力電纜
1.5-500(2-5芯）
VV-32
VLV-32
聚氯乙烯絕緣鋼絲鎧裝聚氯乙烯外護套電力電纜
VV-33
VLV-33
聚氯乙烯絕緣鋼絲鎧裝聚乙烯外護套電力電纜
標稱截面mm2
導體mm
絞合線芯（根數/單線直徑）
絞合外徑mm
1.5
1/1.38
1.38
2.5
1/1.78
1.78
4
1/2.25
2.25
6
1/2.76
2.76
10
7/1.35
4.05
16
7/1.70
5.10
25
7/2.14
6.42
35
7/2.52
7.56
50
19/1.78
8.90
70
19/2.14
10.70
95
19/2.52
12.60
120
37/2.03
14.21
150
37/2.25
15.75
185
37/2.52
17.64
? 1、電纜導體長期允許工作溫度不超過70℃。
? 2、短路時（最長持續時間不超過5秒），電纜導體的最高溫度不超過160℃。
? 3、敷設電纜時的溫度環境應不低于0℃，低于0℃時應先預熱。
? 4、多芯電纜無鎧裝的最小彎曲半徑不小于電纜外徑的12倍，有鎧裝應不小于電纜外徑的15倍。單芯電纜鎧裝的最小彎曲半徑不小于電纜外徑的15倍，有鎧裝的最小彎曲半徑不小于電纜外徑的20倍。
? 5、額定電壓0.6/1KV 聚氯乙烯絕緣電力電纜的結構參數。
?
